ノンインテリジェント

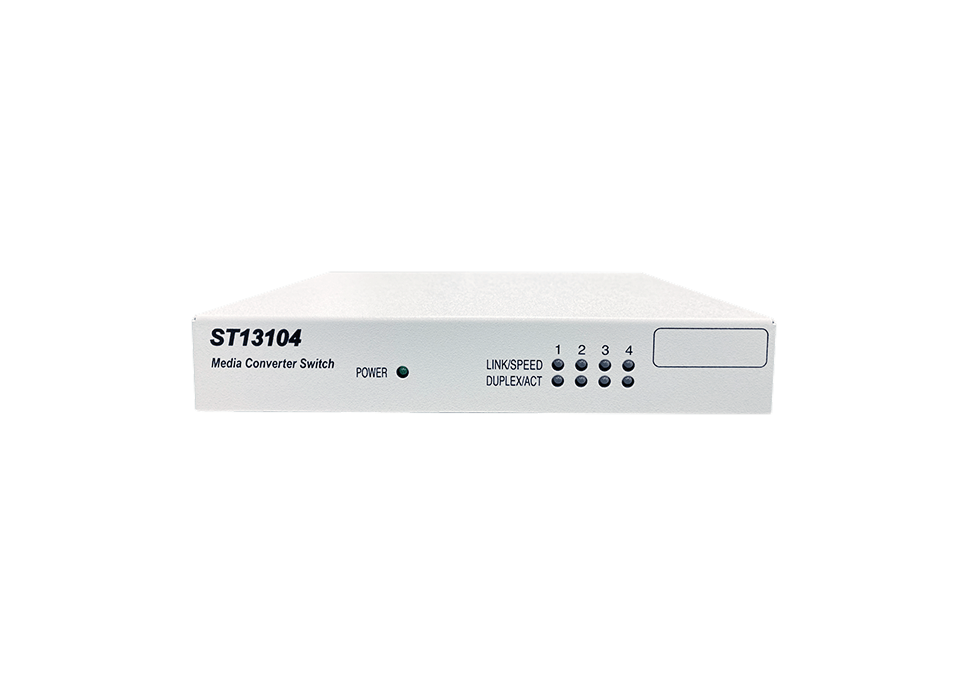

ST13104
ノンインテリジェントスイッチングハブ
防塵性（ファンレス構造・通風孔レス構造）に優れた省スペースノンインテリジェントL2スイッチングハブです。光ポートを実装＊1することで、メディアコンバータとしてもご使用いただけます。センタ－スイッチ(別途マスタ－機）を用いた管理機能の利用が可能です。

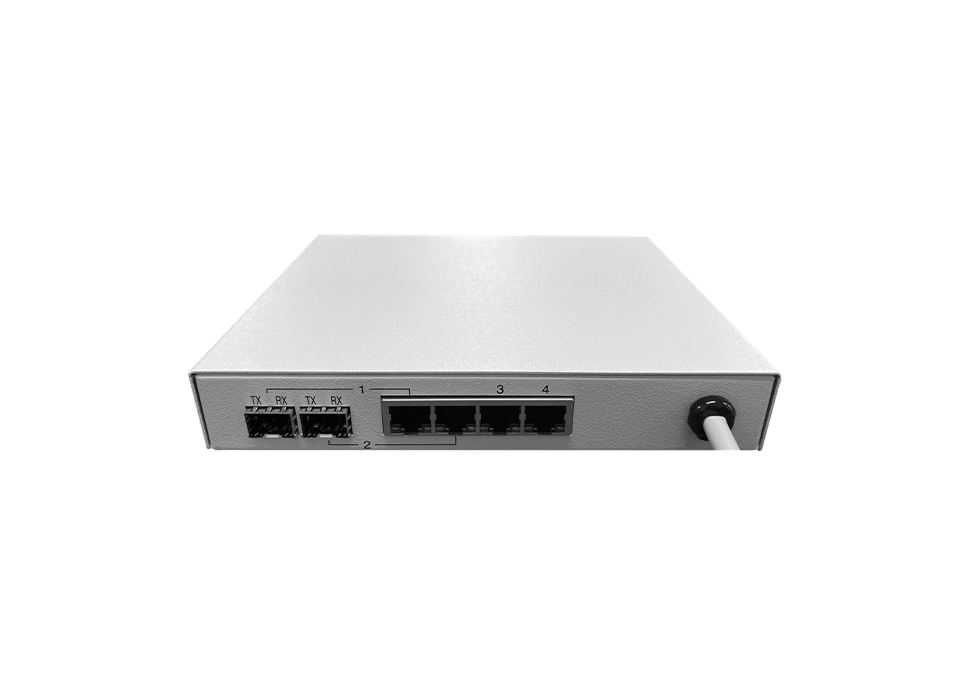

ST13104ポート構成
| タイプ | 10BASE-T/100BASE-TX/1000BASE-T | 100BASE-FX | 1000BASE-SX/LX |
|---|---|---|---|
| T4 | 4 | 0 | 0 |
| T3F1 | 3 | 1 | 0 |
| T2F2 | 2 | 2 | 0 |
| T3G1 | 3 | 0 | 1 |
| T2G2 | 2 | 0 | 2 |
光ポート仕様
| 仕様 | タイプ | 伝送距離 |
|---|---|---|
| 100BASE-FX | 光2心_SFP | MM(2km), SM(20km), SMLH(40km) |
| 光1心_SFP | BD20(20km), BD40(40km) | |
| 1000BASE-SX/LX | 光2心_SFP | SX(550m), LX10(10km),LX40(40km), LX70(70km) |
| 光1心_SFP | GBD20(20km), GBD40(40km),GBD60(60km) |
ST13104スペック
| インタフェース （MAX数値を記載） | メタルポート | 10BASE-T/100BASE-TX/1000BASE-T | 4 |
|---|---|---|---|
| 光ポート | 100BASE-FX | 2 | |
| 1000BASE-SX/LX | 2 | ||
| 環境仕様 | 動作温度範囲 | 性能保証 | 0～60℃ |
| 動作限界 | －10～70℃ | ||
| 動作湿度範囲 | 20～80% | ||
| 電源仕様 | AC100V | ○ | |
| DC駆動 | ○※1 | ||
| 消費電力 | 7W | ||
| 構造仕様 | 形状（W×H×D）mm | 180×30×150 | |
| ファンレス | ○ | ||
| 通風孔レス | ○ | ||
| その他 | RoHS | ○ | |
| CNMS®（装置監視機能） | ○ | ||
| Auto-MDI/MDIX機能 | ○ | ||
※1 DC電源の仕様については当社営業窓口までお問い合せください。
