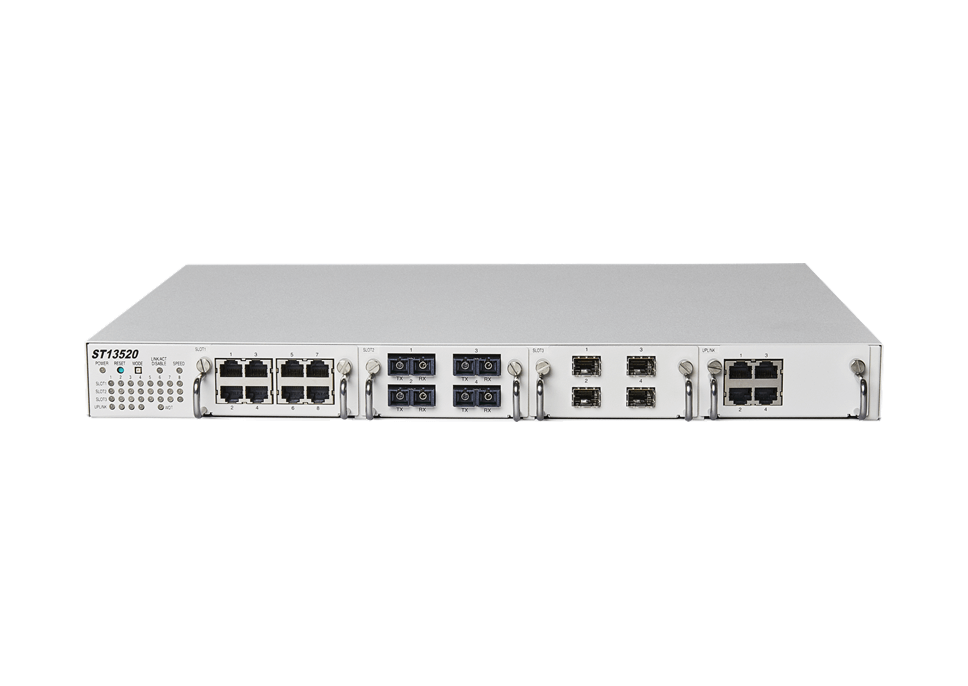

ST13520

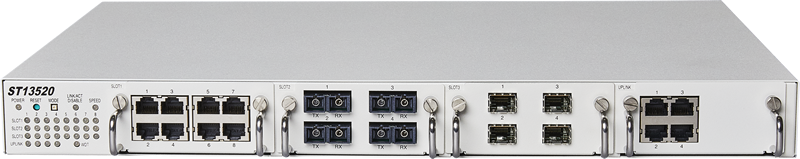

代表的なスロット構成

1.豊富な光ポート数

様々な光インターフェイスに対応し、光ネットワークへ柔軟に接続可能

2.モジュール型スイッチングハブ

ネットワークの拡張に合わせ、様々なインターフェイスでの増設が容易

ST13520　1モジュールあたりポート数

タイプ	ポート数
10/100/1000BASE-T	8
100BASE-FX	4
1000BASE-SX/LX	4
SFP（100BASE-FX）	4
SFP（1000BASE-SX/LX）	4

光ポート仕様

仕様	タイプ	伝送距離
100BASE-FX	光2心	MM(2km), SM(20km), SMLH(40km)
	光2心_SFP	MM(2km), SM(20km), SMLH(40km)
	光1心_SFP	BD20(20km), BD40(40km)
10GBASE-SR/LR/ER	光2心_SFP	SR(300m),LR(10km),ER(40km)
	光1心_SFP	GBD20(20km), GBD40(40km),GBD60(60km)

ST13520スペック

インタフェース （MAX数値を記載）	メタルポート	10/100/1000BASE-T	28
		10/100BASE-TX	24※1
	光ポート	1000BASE-SX/LX	16
		100BASE-FX	16※1
L2機能	VLAN	ポートベースVLAN	○
		コンセントレーションVLAN	○
		IEEE802.1Q　VLANタギング	○
		VLANサポート数	512
	冗長	HSS	○
		MHSS	○
		STP/RSTP	○
		MSTP	○
	優先順位（QoS）		○
	IPマルチキャスト対応	IGMP　Snooping	○
		クエリー機能	○
	ポートトランキング/LACP		○
	ポートミラーリング		○
	フラッドリミット		○
	管理機能	SNMP	○
		サポートMIB	プライベート、MIB-Ⅱ、ブリッジ
		コマンド	○
	遠隔制御	Telnet	○
環境仕様	動作温度範囲	性能保証	－10～55℃
		動作限界	－20～65℃
	動作湿度範囲		20～90%
電源仕様	AC100V		○
	DC駆動		○※2
	消費電力		60W※3
構造仕様	形状（W×H×D）mm		440×44×315
	ファンレス		○
	通風孔レス		○
その他	RoHS		○
	接点入出力		○
	装置自己監視機能（WDT）		○
	Auto-MDI/MDIX機能		○

※1 実装可能な最大ポート数です、モジュール構成により異なります。
※2 DC電源の仕様については当社営業窓口までお問い合せください。
※3 AC100V入力時の消費電力です。

モジュール一覧

品名	型番	製品概要
10/100/1000BASE-Tモジュール	SM520-T	10/100/1000BASE-T　8ポート
10/100BASE-Tモジュール	SM520-TX	10/100BASE-TX　8ポート
100BASE-FX（MM）モジュール	SM520-FX-MM	100BASE-FX　MMタイプ　4ポート
100BASE-FX（SM）モジュール	SM520-FX-SM	100BASE-FX　SMタイプ　4ポート
100BASE-FX（SMLH）モジュール	SM520-FX-SMLH	100BASE-FX　SMLHタイプ　4ポート
10/100/1000BASE-Tアップリンクモジュール	SM520-UT	UPLINK　10/100/1000BASE-T 4ポート
SFPアップリンクモジュール	SM520-USFP	UPLINK　100M/1000M対応SFP　4ポート
